В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

  • Определение способа прокладки – внешняя или наружная установка кабеля;
  • Составление схемы электроснабжения в помещении;
  • Перенос составленной схемы непосредственно на стены;
  • Расчет сечения электропроводки;
  • Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
  • Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
  • Непосредственно сами монтажные работы;
  • Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.

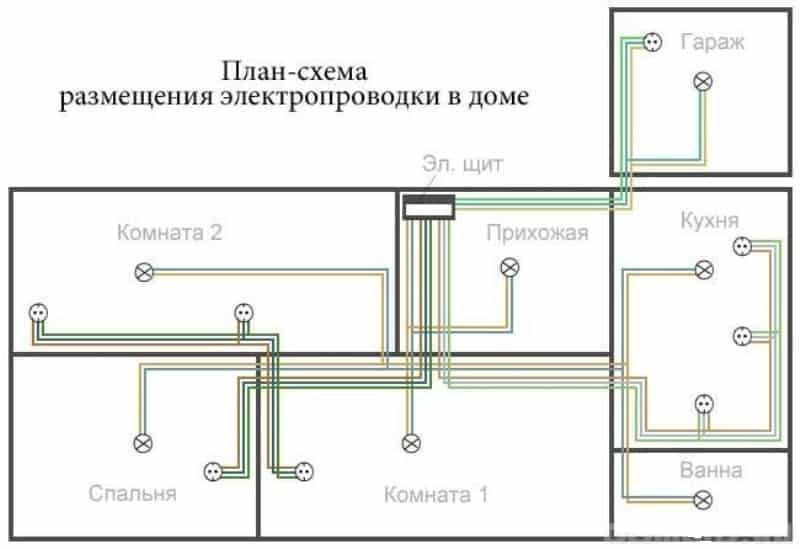

Схема проводки в доме
Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2.1. Поэтому к монтажной схеме должны предъявляться следующие требования:

  • Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90?. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
  • По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
  • Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
  • Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.7.1.46 – 7.1.48 ПУЭ
  • Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
  • Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Разметка стен
Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

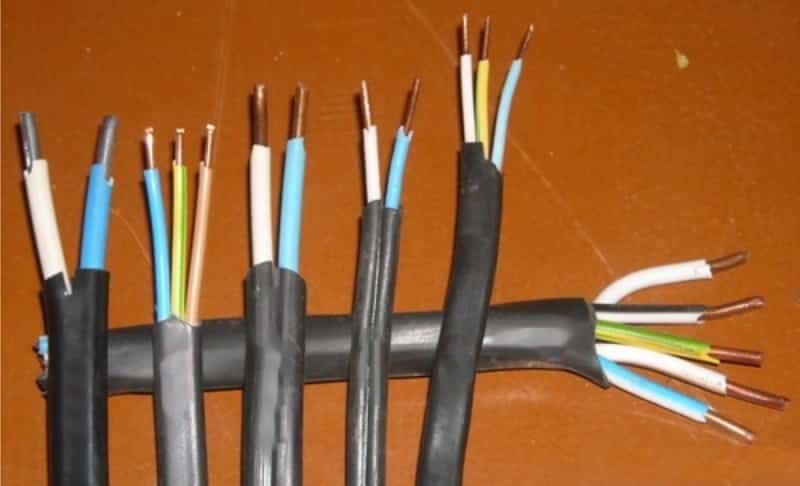

Провода для проводки
Рис. 3. провода для проводки

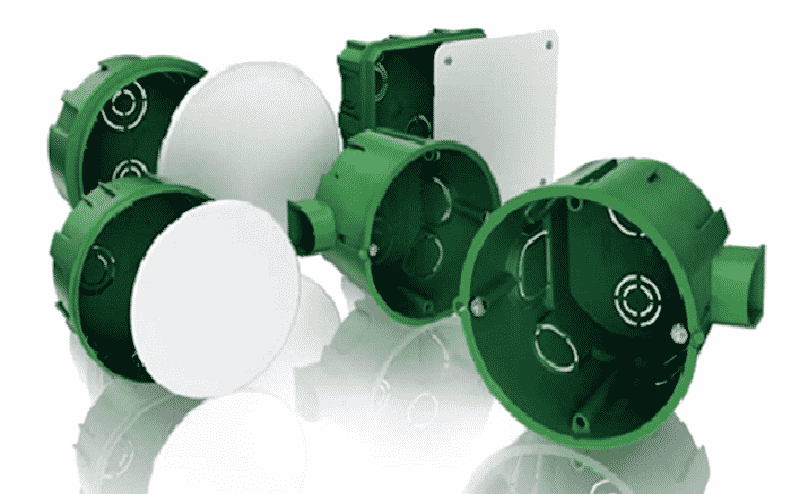

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Распределительные коробки
Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

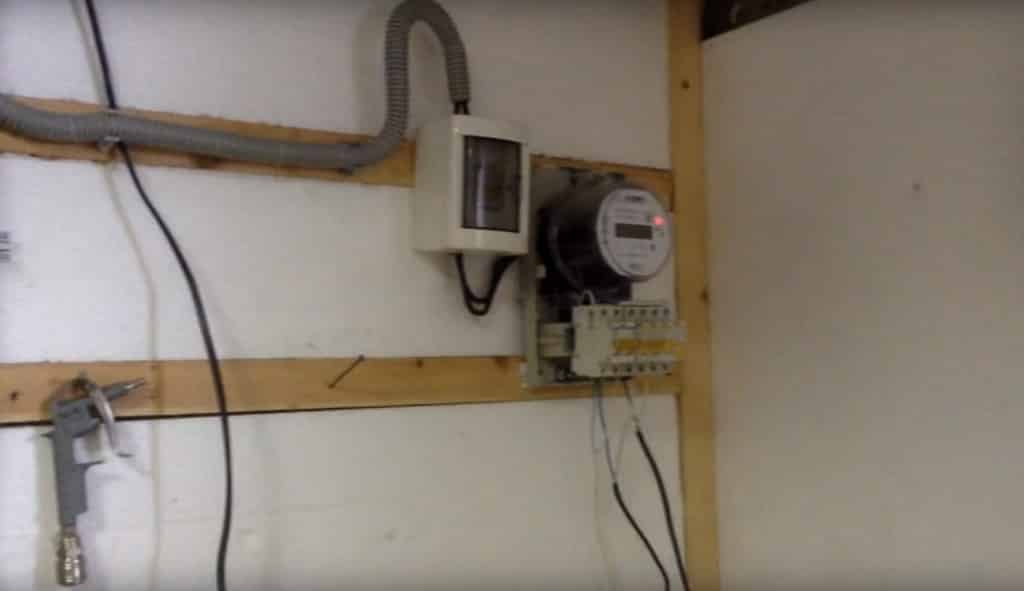

Рисунок 5: Электросчетчик
Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза.

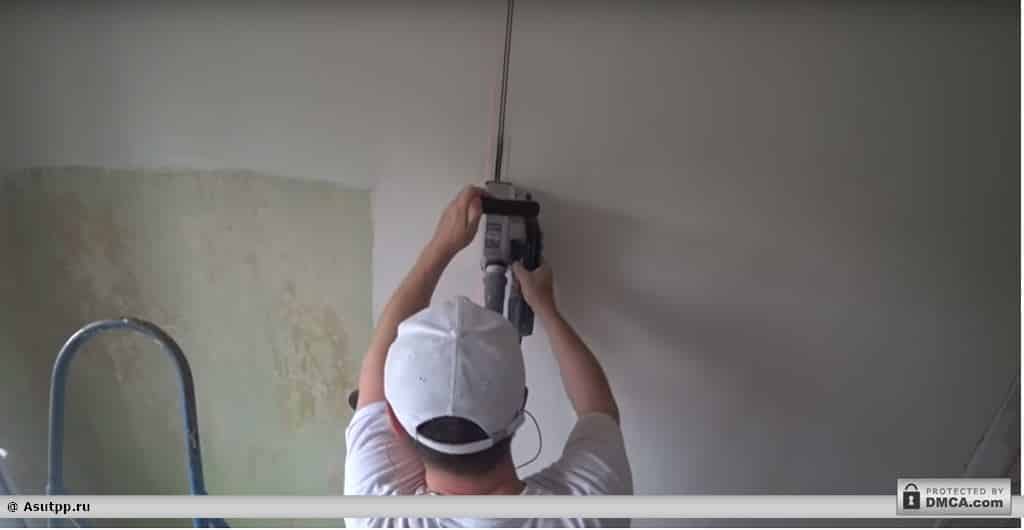

Штробление стен
Рисунок 6: штробление стен
При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты.
Открытые провода по потолку
Рисунок 7: открытые провода по потолку
Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра.

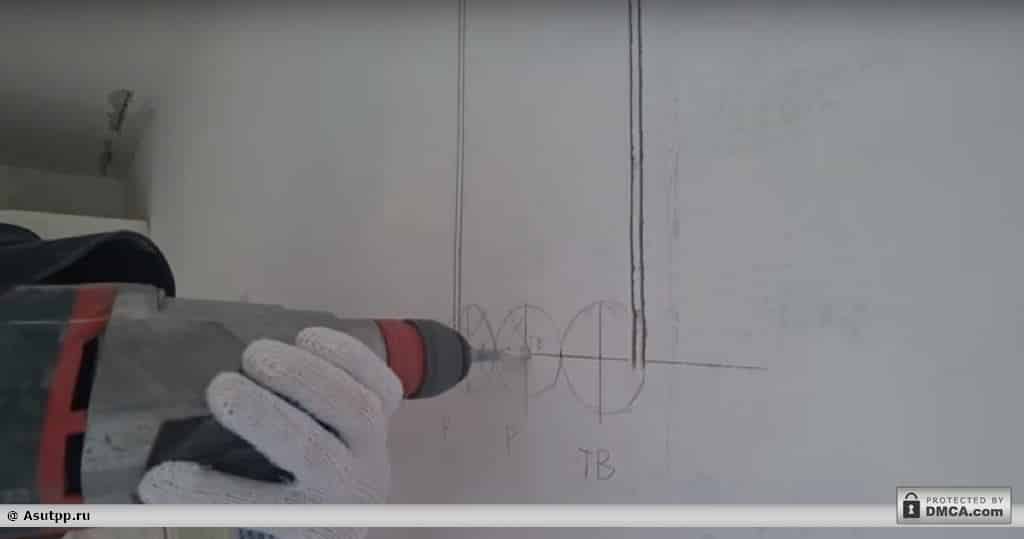

Разработка отверстия сверлом
Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

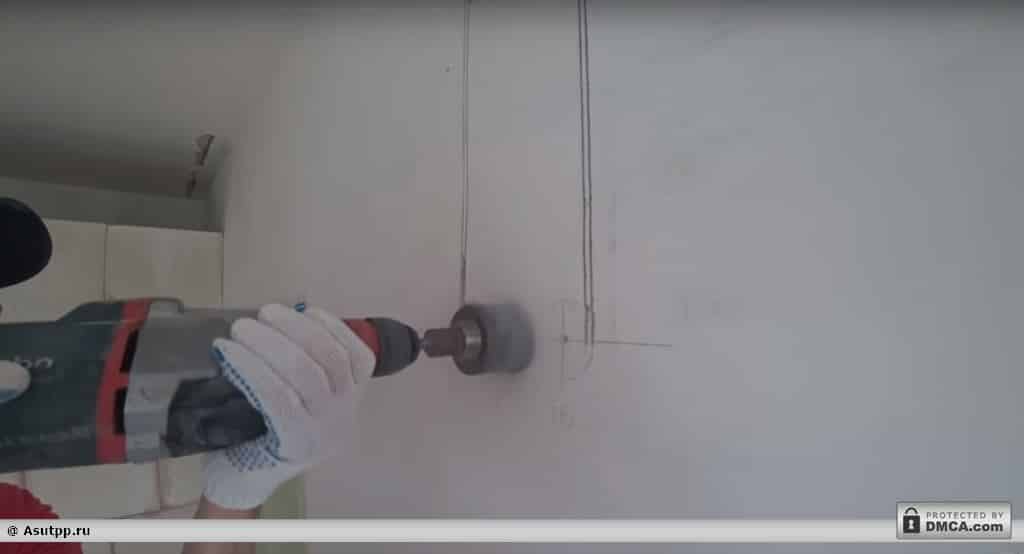

Разработка отверстия коронкой
Рисунок 9: разработка отверстия коронкой
Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов.

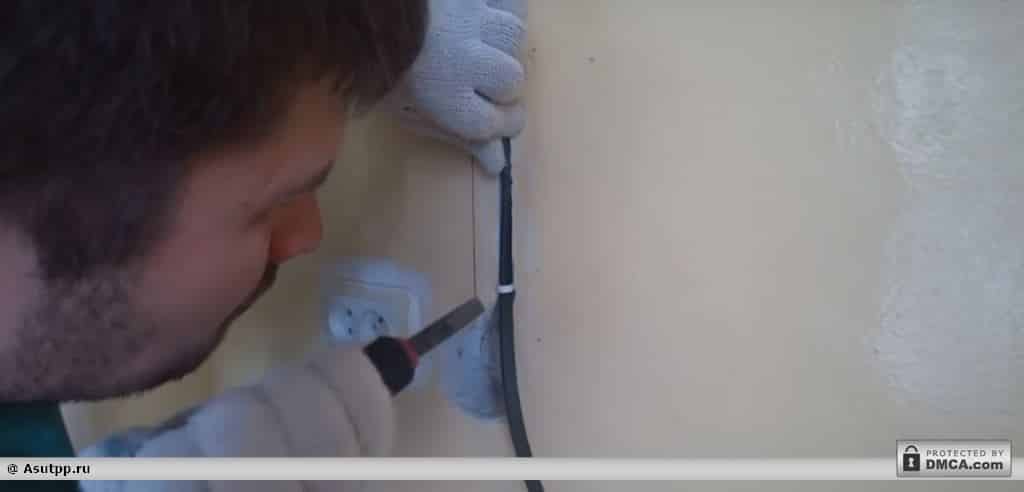

Проложите провода
Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

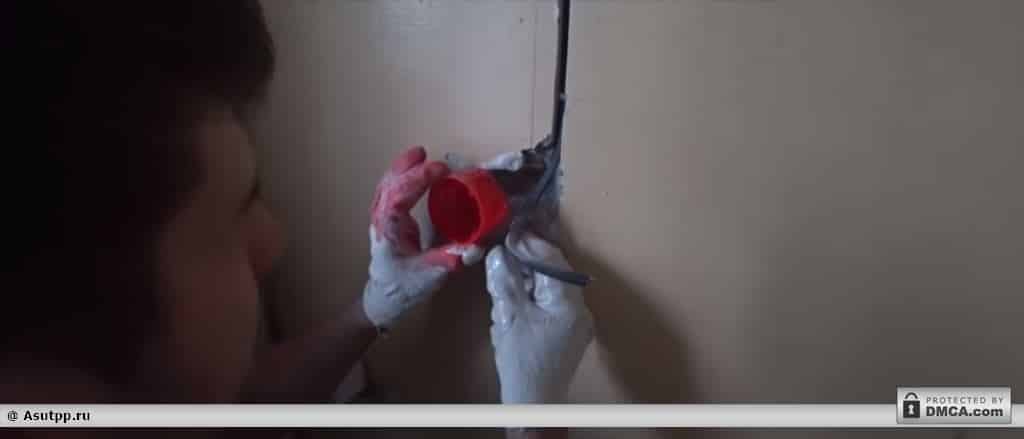

Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома.
Установите коробки
Рисунок 11: установите коробки
Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках.
Заведите провода в коробки
Рисунок 12: заведите провода в коробки

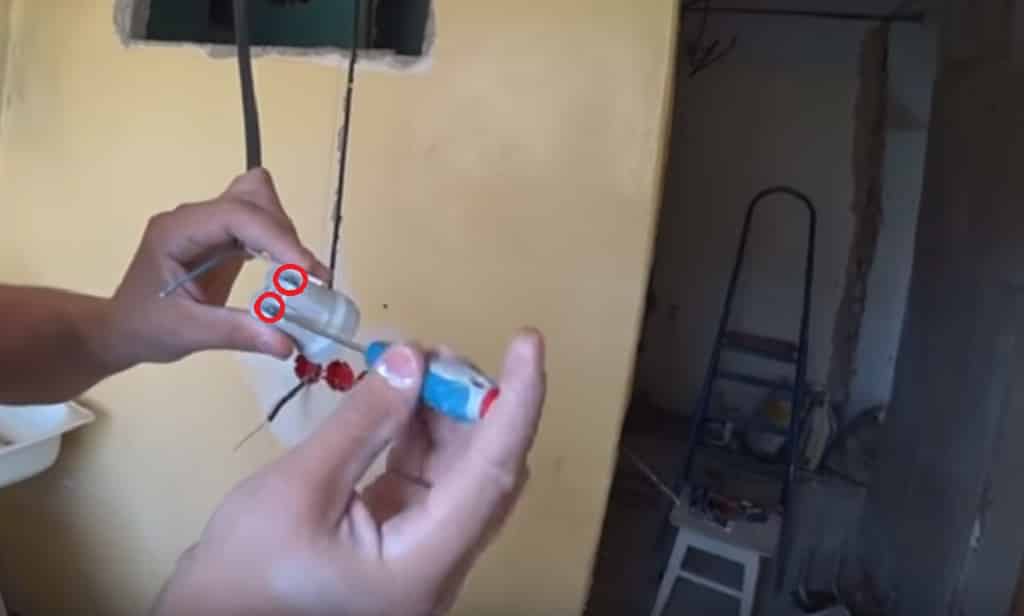

Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности.
Подключите патрон
Рисунок 13: подключите патрон
Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый.
Собрать автоматы
Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

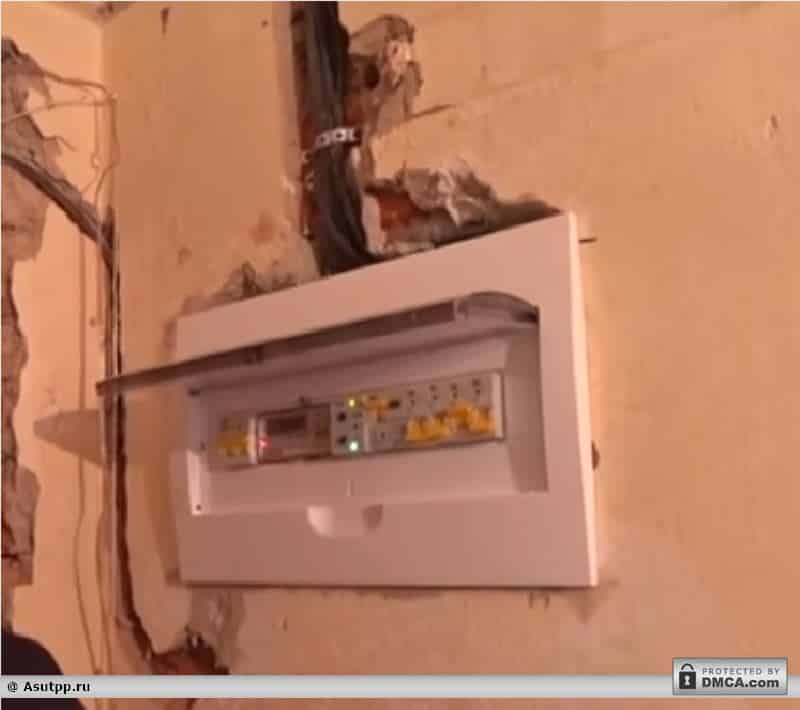

Щит с различными защитами
Рисунок 15: щит с различными защитами
Подключите необходимые устройства для опробования.
Подключите лампочку
Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением.
нанесение шпаклевки
Рисунок 17: нанесение шпаклевки
После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Видео мастер-классы по теме





электропроводка в доме своими руками пошаговая видео

К монтажу проводки в доме своими руками следует подходить внимательно, поскольку от этого зависит ваша безопасность. Здесь важно соблюсти все требования к прокладке кабелей и подключению электроустановок.

Содержимое обзора:

Ключевые правила прокладки электропроводки

Перед тем, как сделать проводку своими руками рекомендуется детально изучить Правила устройств электроустановок (ПУЭ).

Прокладку проводки следует выполнять, в соответствии с такими требованиями:

  • необходимо обеспечить быстрый доступ к приборам учета, распределительным коробкам, розеточным группам и выключателям;
  • при открытии двери не должен закрываться доступ к составляющим схемы;
  • количество розеток определяется исходя из индивидуальных потребностей;
  • нельзя монтировать выключатели и розетки слишком низко;
  • подводка кабеля всегда выполняется сверху;
  • розетки монтируют в 50-80 см от пола. Нельзя монтировать розетки рядом с радиаторами отопления и трубами;
  • прокладка кабелей выполняется только под прямым углом, без диагональных и прочих изгибов;
  • провода не должны находиться рядом с карнизом во избежание повреждения при его монтаже;
  • нельзя допускать соприкосновения проводки с металлическими конструкциями;
  • кабели разводятся в специальных коробах или гофрах.

Схема электропроводки

Сначала необходимо составить детальную схему электрической проводки. Здесь нужно предусмотреть каждый прибор, подключающийся к электросети, начиная от распределительного щитка. Схема предусматривает все защитное оборудование, автоматы, реле напряжения и т. д.

Места для прокладки проводов, монтажа розеток, выключателей и осветительных приборов также нужно отразить на схеме. Потребителей нужно распределить по группам. Каждая группа должна иметь отдельный автомат.

Со схемами и примерами монтажа можно ознакомиться на фото проводки, сделанной своими руками. Можно воспользоваться одной из готовых схем, адаптировать ее под собственные потребности, или составить полностью новый план с нуля.#gallery-0 { margin: auto; } #gallery-0 .gallery-item { float: left; margin-top: 10px; text-align: center; width: 32%; } #gallery-0 img { border: 2px solid #cfcfcf; } #gallery-0 .gallery-caption { margin-left: 0; }


Группировка потребителей

Сгруппировать потребителей можно в индивидуальном порядке, исходя из конкретных потребностей. Благодаря группировке подключать схему будет проще и понятнее. Также вы сможете правильно распределить нагрузку по всей сети.

К примеру, можно сделать отдельную розеточную группу на каждое помещение. Желательно и осветительные приборы сгруппировать по комнатам для простоты отключения.

Для высокомощных потребителей (водонагреватель, электроплита и т. п.) предусматривают отдельные группы с собственными автоматами.

Сила тока в сети

Важно рассчитать силу тока, которая будет приходиться на сеть, для подбора автоматов и сечения кабелей. Суммируйте мощность всей использующейся электротехники, и разделите на 220 В.

Вы получите максимальную силу тока, возникающую при подключении всех приборов. Исходя из данного параметра выбирайте сечение и защитные устройства.

Сечение проводки

По сечению провода должны соответствовать максимальной нагрузке в сети. Для определения подходящего сечения следует воспользоваться специальной таблицей, представленной в ПУЭ.

К примеру, для силы тока в 16 А достаточно медного провода сечением 2 мм2. Но, специалисты рекомендуют применять провод сечением 2,5 мм2. Для большинства бытовых задач этого достаточно. Если сила тока составляет 25 А, нужен медный кабель с сечением 4 мм2.#gallery-1 { margin: auto; } #gallery-1 .gallery-item { float: left; margin-top: 10px; text-align: center; width: 32%; } #gallery-1 img { border: 2px solid #cfcfcf; } #gallery-1 .gallery-caption { margin-left: 0; }

На разные группы покупают различные провода. Для освещения обычно достаточно 1,5 мм2. Розеточные группы, как правило, подключают проводами 2,5 мм2. Для высокомощных потребителей нужно использовать более толстые кабели.

Открытый монтаж

Проводка в деревянном доме из бруса и нежилых помещениях зачастую выполняется открытым способом. Это более простой вариант, поскольку не требует подготовки штроб, укладки в них проводов и последующей заделки. Наружная проводка монтируется в пластиковых кабель каналах.

В данном случае распределительные коробки также монтируются на стенах наружным способом. Для соединения проводов нужно использовать специальные клеммы, скрутки делать не рекомендуется.

Скрытая электропроводка

Проводка в частном доме или квартире обычно выполняется скрытым способом. Исключение составляет разве что дом из бруса без внутренней отделки. Преимущество заключается в том, что проводка не видна на стенах и не портит эстетичность. Но, монтировать провода таким образом сложнее.#gallery-2 { margin: auto; } #gallery-2 .gallery-item { float: left; margin-top: 10px; text-align: center; width: 32%; } #gallery-2 img { border: 2px solid #cfcfcf; } #gallery-2 .gallery-caption { margin-left: 0; }

Необходимо предварительно подготовить штробы, используя перфоратор или штроборез. Розетки устанавливаются обычно встраиваемым способом в подрозетники. Распределительные коробки также встраиваются в стены. Для прокладки кабелей нужно использовать специальную гофру.

После прокладки кабелей штробы необходимо заделать специальным гипсом или другой подходящей для проводки шпаклевкой. Монтаж скрытой проводки можно выполнять только кабелями с негорючей изоляцией.

Каждое соединение должно быть максимально прочным и герметичным. Нельзя скручивать провода из разных материалов. Лучше применять медную проводку, она меньше нагревается, чем алюминиевая и способна выдерживать большие нагрузку при том же сечении.

#gallery-3 { margin: auto; } #gallery-3 .gallery-item { float: left; margin-top: 10px; text-align: center; width: 32%; } #gallery-3 img { border: 2px solid #cfcfcf; } #gallery-3 .gallery-caption { margin-left: 0; }

В схеме стоит предусмотреть УЗО, обеспечивающее защиту от токов утечки. Также рекомендуется установить реле напряжения, которое защитит бытовую технику в случае скачков напряжения.

Фото проводки своими руками



Также рекомендуем просмотреть:



  Оценок 0

29 Января 2018 2018-01-29

67622

Время чтения 12 минут

Прочитать позже

Отправим материал на почту

Содержание

Больше, чем когда-либо прежде, люди сегодня нуждаются в электроэнергии, которая нужна почти для всех работ – от зарядки телефона, до подогрева воды. Чтобы привычный стиль жизни не нарушался, необходим качественный монтаж проводки в доме. Для его реализации пригодится опыт и практические правила, накопленные специалистами.

электрическая проводка в доме

Электричество – источник комфорта

Основы техники безопасности – ошибки и способы их избежать

Незнание или невнимательность к деталям может привести к ошибкам монтажа. При дальнейшей эксплуатации такая проводка в доме станет причиной неполадок, порчи имущества, а иногда и пожара. Существуют несложные правила, позволяющие мастеру действовать не наугад, а по правилам техники безопасности:

  • В новом строении перед закладкой проводки подбирается место для щита-распределителя. Его устанавливают близко от входа, в незамерзающем помещении. При составлении схемы щита разумно сразу подумать про УЗО (устройстве защитного отключения), контур заземления и прочие защитные устройства.

монтаж проводки в доме

Навесной распределительный щит
  • Все работы по замене электропроводки (в старом жилище) должны проводиться с отключенным электропитанием на электрощите. Требуется оставить на нем табличку с предупредительной надписью, чтобы избежать неприятного сюрприза.
  • Разводка проводки в доме предваряется составлением подробного плана сети и подключения электроприборов.
  • Даже если все автоматические выключатели выключены, до начала работ проверяется наличие или отсутствие напряжения на контактах или проводящих поверхностях индикаторной отверткой.

разводка проводки в доме

На вводной автомат обязательно вешается табличка с предупреждением

Самые распространенные ошибки:

  • Использование алюминиевых проводов. Согласно требований ПУЭ (правила установки электроборудования), в жилых домах разрешено применять алюминиевые провода сечением не меньше 16 мм?. Провода такого диаметра обычно используются только в кабелях, по которым ток подводится к дому, но не внутри него. При замене проводки, комбинация медных и алюминиевых частей недопустима – в точке их соединения контакт со временем перегорит из за переходного сопротивления.
  • Недостаточная гидроизоляция. Для долгой и безопасной работы системы необходимо позаботиться о тщательной изоляции всех проводов в помещениях с повышенной влажностью. Некачественная изоляция чаще всего обнаруживает себя в ванной, кладовой, на кухне или террасе.
  • Штроба. Оптимальной считается глубина 2-2,5 см. Канавки с меньшей глубиной сложно штукатурить.

монтаж проводки в доме

Штробление стены под проводку
  • Работа с кабелем. Запрещается диагональная прокладка; сечение провода должно рассчитываться в соответствии с параметрами системы.
  • Распределительные коробки. Для избегания путаницы и удобства обслуживания размещаются под потолком.

Пример составления схемы электропроводки в частном доме

Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».

  • Электрическая схема. Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.

схема подключения электричества в частном доме

Пример электрической схемы проводки в загородном доме
  • Монтажная схема. Определяет места монтажа устройств. Эти данные помогут подсчитать количество необходимых кабелей и дополнительных расходных материалов.

проводка в новом доме

Монтажный вариант схемы электропроводки

К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:

  • точку ввода внешнего силового кабеля;
  • УЗО;
  • точки подключения бытовых приборов высокой мощности;
  • потолочные и настенные осветительные приборы.

Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу электротехнических работ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Пример составления плана расположения электрооборудования на видео:

Чтобы повысить надежность, на щите потребители разбиваются на группы (подключение группами точек):

  • Осветительные приборы.
  • Розеточные гнезда.
  • Силовые элементы (бойлер, электроплита, стиральная машина).
  • Хозяйственные группы (подвал, гараж).
Допускается разбивка потребителей по комнатам или этажам. В таком случае каждая группа нуждается в индивидуальных устройствах защиты (автоматы, УЗО).

В каждой комнате имеется осветительная и розеточная группа, на кухне их больше (теплый пол и электроплиту подключают как отдельную группу). Для мощной бытовой техники и ламп-узлов цепи в ванной предусматривается заземление (подключение через кабель с дополнительной жилой «земля»).

Подготовительные работы для устройства электропроводки

Чтобы проводка в загородном доме при эксплуатации не доставляла проблем, проводятся подготовительные работы и расчеты. К ним относится расчет общей мощности приборов, планируемых к установке; на основе этих цифр выбирается кабель.

разводка проводки в доме

Мощность некоторых бытовых приборов

Расчет потребляемой мощности

Общая потребляемая мощность складывается из отдельных мощностей бытовых приборов, элементов освещения и силового оборудования. Эти значения берутся из специальных таблиц; их можно найти в технических паспортах приборов.

Чтобы самостоятельно получить итоговую потребляемую мощность приборов, надо просуммировать мощности всех потребителей на этом проводе. Известно, что одновременно все приборы не включаются. Поэтому полученная сумма умножается на поправочный коэффициент спроса (коэффициент одновременного использования). Коэффициент равен 0,8 (если общая мощность меньше или равна 14 кВт), 0,6 (до 20 кВт), 0,5 (до 50 кВт).

Пример: если полученное число составляет 32,8 кВт, то ориентировочная величина потребляемой мощности: 32,8*0,6=19,68 кВт.

Разделив общую мощность на напряжение (220 В) можно узнать максимальную силу тока. Например, если мощность оказалась равной 5 кВт (5000 Вт), сила тока равна 22,7 А.

Наглядно пример расчетов на видео:

Это может быть интересно! В статье по следующей ссылке читайте про второй свет в частных домах.

Выбор сечения кабеля по длине и мощности

Сечение кабеля выбирается по определенному ранее максимальному току нагрузки и параметру проводника (плотность тока для этого материала). При силе тока 22,7 А и плотности проводника 9 А/мм2 (медь) подходящим будет проводник с поперечным сечением (ППС): 22,7/9=2,5 мм2.

Медь считается лучшим материалом из-за своих свойств: износостойкости, высокой тепло- и токопроводности (даже при окислении), пластичности. Медный провод хорошо поддается скручиванию и выдерживает нагрузку в два раза большую, чем алюминиевый аналогичного сечения.

проводка в загородном доме

Расчет сечения по нагрузке (кухня)

Оптимальным сечением для розеточной группы считают 2-2,5 мм2, для подключения осветительных приборов достаточным будет 1,3-1,5 мм2, для мощных электроприборов лучше подстраховаться – не меньше 4 мм2.

Длину кабеля рассчитывают, сделав замеры всех прямолинейных участков с добавлением с каждой стороны припуска по 10-15 см. Ориентировочную длину кабеля можно получить, умножив площадь помещений на два.

Последовательность выполнения монтажных работ

Монтажные работы требуют комплексного подхода. Их начинают после приобретения кабеля. Дополнительно покупается электрофурнитура: розетки, подрозетники, выключатели, кабель-каналы и распределительные коробки.

монтаж проводки в доме

Все материалы надо подготовить заранее

Установка контура заземления

Любой частный дом обязательно снабжается контуром заземления, который выполняет несколько задач:

  • Защищает обитателей дома при появлении напряжения на корпусе прибора.
  • Поддерживает безопасную работу приборов работающих во влажной среде (стиральные и посудомоечные машины, электрическая плита, бойлеры и проточные водонагреватели).
  • Снижает уровень шума (помех) в электросети.

Контур монтируется в грунте рядом с домом; внутрь заземление подводится на электрощит. Оно обязательно для:

  • электротехники высокой мощности;
  • источников света (групп цепи) в ванных.

разводка проводки в доме

Монтаж распределительного щита

Монтаж элементов распределительного щита

После того, как схема подключения электричества в частном доме подобрана, а потребители разделены на группы, монтируется распределительный щит. В нем располагаются:

  • автомат защиты и УЗО – общие;
  • автоматы и УЗО – для выделенных групп;
  • счетчик;
  • нулевая шина и главная заземляющая шина.

На щите функцию жилы можно определить по цвету ее изоляции:

  • белая (иногда красная, черная или коричневая) соответствует фазе;
  • синяя – нулю;
  • желто-зеленая – защитному заземлению.

Окончательно распределительный щит для электропроводки в частном доме собирают после того, как закончен монтаж проводки.

электрическая проводка в доме

Применяемая расцветка проводов
Это может быть интересно! В статье по следующей ссылке читайте про свет под крышей.

Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

  • Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

монтаж проводки в доме

Короб (кабель-канал) для открытой проводки
  • Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.
Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

разводка проводки в доме

Надо зарисовать себе схему расположения проводов внутри стен

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Проводка в деревянном доме

Организация проводки в таком жилище имеет свои особенности. Внутренняя проводка с заглублением проводов в стены увеличивает вероятность пожара для деревянных конструкций. Поэтому наиболее безопасным является открытый вариант.

проводка в загородном доме

Разводка электропроводки в деревянном доме

Предпочтительнее использовать плоский кабель; для исключения провисания его фиксируют крепежом из жести или пластика.

Когда сеть собрана и все элементы подключены, проверяется исправность.

Про ошибки монтажа проводки в деревянном доме смотрите на видео:

Время выполнения и примерная стоимость некоторых работ

Электромонтаж «под ключ» в коттедже в среднем выполняется за 4-6 дней. Комплексный монтаж обойдется в18-60 тыс. руб., замена проводки – 15-36 тыс. руб.

Разводку электрики по этажу частного дома проведут за 9-12 тыс. руб.

Комплексная замена проводки в деревянном доме будет стоить 18-29 тыс. руб.

Прокладка кабеля сечением до 4 мм в штробе – 25-30 руб. за м/п.

Прокладка кабеля сечением более 4 мм в штробе – 42-55 руб. м/п.

Штробление гипсовых стен – 75-85 руб. за м/п, кирпичных – 92-100 руб. за м/п, бетонных – 105-112 руб. за м/п.

Сборка электрощитка (счетчик + 3 автомата) – 980-1100 руб.

Подключение электросчётчика с монтажом (220 вольт) – 665-720 руб.

Подключение электросчётчика (380 вольт) – 1050-1130 руб.

электрическая проводка в доме

Интерьер в стиле лофт с открытой потолочной проводкой

Общие правила подключения к электросети

Вслед за монтажом электропроводки устанавливают автоматы, УЗО и электроприборы. Чтобы ввести в эксплуатацию электрооснащение частного дома, приглашается специалист из энергонадзора, уполномоченный провести приемо-сдаточные испытания.

После проверки безопасности проведенного электромонтажа выдается «Акт допуска на подключение», разрешающий дальнейшее использование оснащения. На основании этого документа энергоснабжающая организация заключает договор с владельцем дома и подключает жилище к опоре.

Наглядно про подключение электропроводки на видео:

Это может быть интересно! В статье по следующей ссылке читайте про второй свет.

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

  Оценок 0 Прочитать позже

Отправим материал на почту

  • Поделиться:

Автор статьи

Ведущий специалист по инженерным системам и коммуникациям

Андрей Тихонов

По просьбам моих читателей и подписчиков сделал 4 части пошаговых видео уроков. В которых, очень подробно представлено выполнение работ по прокладке электропроводки, на примере детской комнаты. С удовольствием, предлагаю вам к просмотру данный пошаговый видео курс, "как выполнить монтаж электропроводки своими руками".монтаж электропроводки своими руками видео

Хочу отметить, что первым этапом выполнения монтажа электропроводки является составление ее схемы.  В которой необходимо учесть:

  • особенности помещения;
  • места расположения мебели;
  • места расположения электроприборов.

Более подробно о первом этапе можно почитать в соответствующей статье, "Схема электропроводки в квартире".

Монтаж электропроводки своими руками Видео инструкция

Часть 1

Содержание:

  • разметка мест расположения розеток и светильников;
  • разметка маршрута прокладки провода;
  • крепление провода к стене;
  • прокладка провода по подготовленному маршруту.


Электропроводка своими руками Видео инструкция

Часть 2

Содержание:

  • разметка мест расположения розеток и выключателя;
  • разметка маршрута прокладки провода;
  • крепление провода к стене;
  • прокладка провода по подготовленному маршруту.


Срытая электропроводка своими руками Видео инструкция

Часть 3

Содержание:

  • подготовка отверстия для распределительной коробки;
  • поиск вентиляционного отверстия в плите перекрытия;
  • протяжка провода в плите перекрытия;
  • изготовление отверстия несущей стене;
  • крепление провода;

Монтаж электропроводки своими руками Видео инструкция

Часть 4

Содержание:

  • фиксация распределительной коробки в заранее подготовленном отверстии;
  • заводим провода в коробку;
  • выполняем соединение проводов в распределительной коробке, собираем схему;
  • изолируем соединения, укладываем в распределительную коробку;
  • изолируем концы проводов выведенных под розетки и выключатели.


Вы просмотрели серию видео уроков, в которых подробно описано как выполняется скрытая электропроводка своими руками. Следующим этапом строительных работ является оштукатуривание стен, после чего проводятся следующие электромонтажные работы:

Используя соответствующие пошаговые инструкции и руководства нашего сайта вы без труда сможете выполнить монтаж электропроводки самостоятельно.

Понравиласть статья? Жми лайк или расскажи своим друзьям!
Теги к новости:
Комментарии
Добавить комментарий
Похожие новости:
13.06.2020
Содержание Чтобы понять процесс установки розеток и выключателей, не обязательно быть электриком. Необходимо знать простые правила и этапы работы, сформулированные
12.06.2020
Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в
07.06.2020
Накопительный водонагреватель идеален для дачи, т.к. он намного меньше нагружает вашу электропроводку. В данной статье поговорим о том, как
28.05.2020
Участвуй в хрониках загородной самоизоляции с FORUMHOUSEСидеть дома за городом круто: гулять на своем участке можно сколько хочешь без последствий
28.05.2020
Сталкиваясь с назойливыми насекомыми в квартире или частном доме, люди удивляются – откуда берутся блохи?Блохи – это насекомые, умеющие высоко прыгать
27.05.2020
В закладкиСодержание:Общие положения.Монтаж открытой электропроводки.Монтаж скрытой электропроводки. В статье приведена пошаговая инструкция по монтажу открытой и
26.05.2020
Чтобы подключить электроприбор, необходимо специальное устройство для этого, которое называется розеткой. Любая проводимая проводка в квартире или в частном доме
01.05.2020
Хаммам (хамам) – это традиционная турецкая баня, обогреваемая горячим паром.Как красиво оформить хамам?Хамам можно устроить и в частном доме
29.04.2020
как вставить розетку в подрозетникУстановить розетку в готовый подрозетник, казалось бы простая задача. Ведь зачастую, высверливание и монтаж самого подрозетника
26.04.2020
Строительные калькуляторы Общестроительные работы - New 26.02.20 Расчет бетона на лестницу - New 12.03.19 Калькулятор опалубки перекрытия - New
25.04.2020
Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и
14.04.2020
Электропроводка в частном доме своими рукамиСтатистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой
14.04.2020
как сделать дымоход для буржуйки 26.01.2015 --> Буржуйка – печь, пережившая века и все еще необходимая нам и ценимая за
08.04.2020
ВТБ признается одним из самых лучших российских банков благодаря своей компетенции в вопросе быстрого совершения нужных для вас операций. Основной
06.04.2020
монтаж схемаВажность системы электроснабжения в частном доме сложно оценить. Без нее жить в коттедже сегодня просто нереально, вся бытовая техника
05.04.2020
Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная
19.03.2020
Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что
19.03.2020
СодержаниеОсновные правила для «правильной» прокладки электропроводки в парнойЛампы для сауны и бани будут освещать помещение, где температура понимается до
16.03.2020
Сегодня в каждом доме можно найти множество бытовой электротехники, но мало кто знает, как правильно делается разводка электрики в частном
04.03.2020
ОсобенностиТеплый пол представляет собой отопительную систему, располагающуюся под напольным покрытием. Ее можно использовать в качестве вспомогательного или основного вида отопления
03.03.2020
Установку стиральной машины своими руками может произвести практически любой мужчина, у которого в наличии имеется самый обычный набор гаечных ключей
23.02.2020
Освежитель воздуха может быть опасным. Неприятные запахи никуда не исчезают, их маскируют более яркие синтетические ароматы. В доме с маленькими
16.02.2020
Любой хозяин частного дома рано или поздно, но, точно, – хотя бы раз в своей жизни столкнется с необходимостью ремонта, замены
выбрать фон
